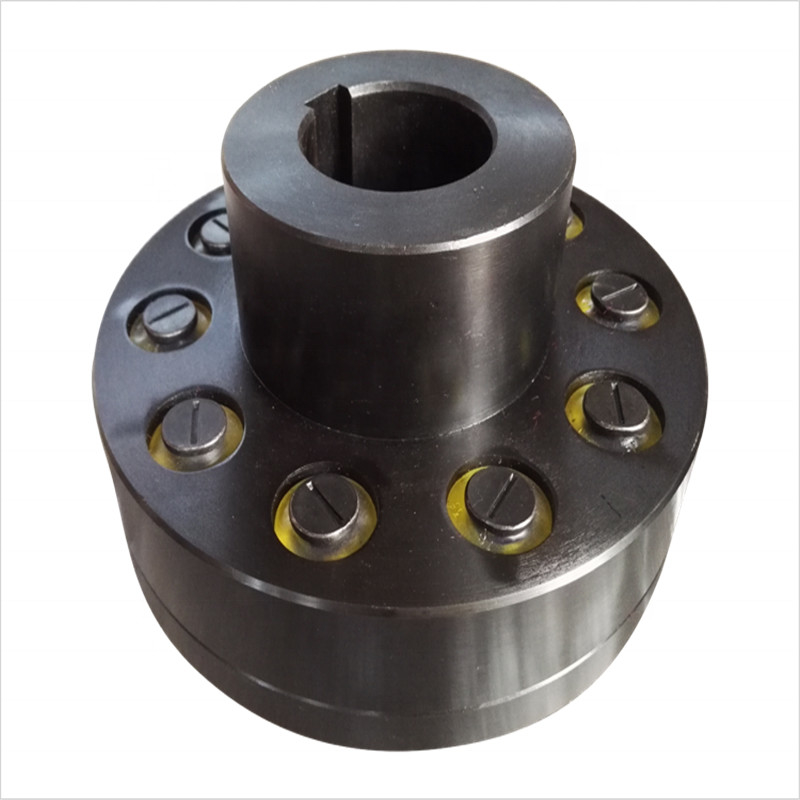

Соединение Pin Буша
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | TL |
1. из-за эластичного искажения рукава и зазора зубов между отверстиями кольца полу-соединения, соединение имеет некоторое возмездное shir релятивности и свойств изоляции.
2. работая температура -20℃~+70℃
3. Отмечать метод форм шпоночного соединения и размера отверстий вала должен быть в соответствии с GB/T3852-1997
Описания Марк
Для типа отверстия z и j с зенкероватью по цилиндру, длина отверстия цапфы значит длину соответствуя отверстия, этого l в следующем чертеже.
ПРИМЕЧАНИЕ:
1. Соединяя весы в листе высчитаны согласно минимальному диаметру и максимальной длине отверстия вала.
2. Короткий перегружать не может превысить 2 раза расклассифицированный нормальный вращающий момент.
3. Тип отверстий вала, длин l и L1 также можно произвести как требования клиента.
4. Вращательная инерция подобное значение.
Преимущества соединения шестерни JUDE
1. высокий и стабилизированный качественный уровень
2. установленный горизонтально и вертикально без использования всех социальных инструментов.
3. недорогое обслуживание
4. компенсация для осевого, радиального и углового отклонения.
5. удобное осевое затыкая собрание.
6. Отсутствие охрупчивания на низкой температуре.
7. хорошие скользкие и frictional свойства.
8. сопротивление к химической коррозии.
9. Превосходная электрическая изоляция
10. широко использованный в различных механических и гидравлических полях.
Применение типа соединения LT вала с эластичными рукавом и штырем
1. тип соединение LT вала с эластичным рукавом и штырь широко использованы в различное механическом и гидравлические поля, могут приспособить случаи положительного и отрицательного changeful начала частые
2. машинное оборудование печатания/машинное оборудование упаковки/Древесин-работая механическое оборудование etc машинного оборудования широкомасштабное
|
Материал |
45#/40Cr/42CrMo |
|
Цвет |
Любой цвет доступный |
|
Упаковка |
Случай переклейки |
| Модель | номинальный вращающий момент | Максимальная скорость | Диаметр расточки | Длина скважины | D | S | вес | |
| N.m | r/min | d, d1 | L | kg | ||||
| TL1 LT1 | 6,3 | 8800 | 9~14 | 20~32 | 71 | 3 | 18 | 1,2 |
| TL2 LT2 | 16 | 7600 | 12~19 | 32~42 | 80 | 3 | 18 | 1,64 |
| TL3 LT3 | 31,5 | 6300 | 16~25 | 42~62 | 95 | 4 | 35 | 4,9 |
| TL4 LT4 | 63 | 5700 | 20~32 | 52~82 | 106 | 4 | 35 | 2,4 |
| TL5 LT5 | 125 | 4600 | 25~40 | 62~112 | 130 | 5 | 45 | 8,36 |
| TL6 LT6 | 250 | 3800 | 32~50 | 82~112 | 160 | 5 | 45 | 10,36 |
| TL7 LT7 | 500 | 3600 | 40~65 | 112~142 | 190 | 5 | 45 | 15,6 |
| TL8 LT8 | 710 | 3000 | 45~80 | 112~172 | 224 | 6 | 65 | 25,4 |
| TL9 LT9 | 1000 | 2850 | 50~85 | 112~172 | 250 | 6 | 65 | 30,9 |
| TL10 LT10 | 2000 | 2300 | 63~120 | 142~212 | 315 | 8 | 80 | 65,9 |
| TL11 LT11 | 4000 | 1800 | 80~140 | 172~252 | 400 | 10 | 100 | 122,6 |
| TL12 LT12 | 8000 | 1450 | 100~180 | 212~302 | 475 | 12 | 130 | 218,4 |
| TL13 LT13 | 16000 | 1150 | 120~220 | 212~352 | 600 | 14 | 180 | 425,8 |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
