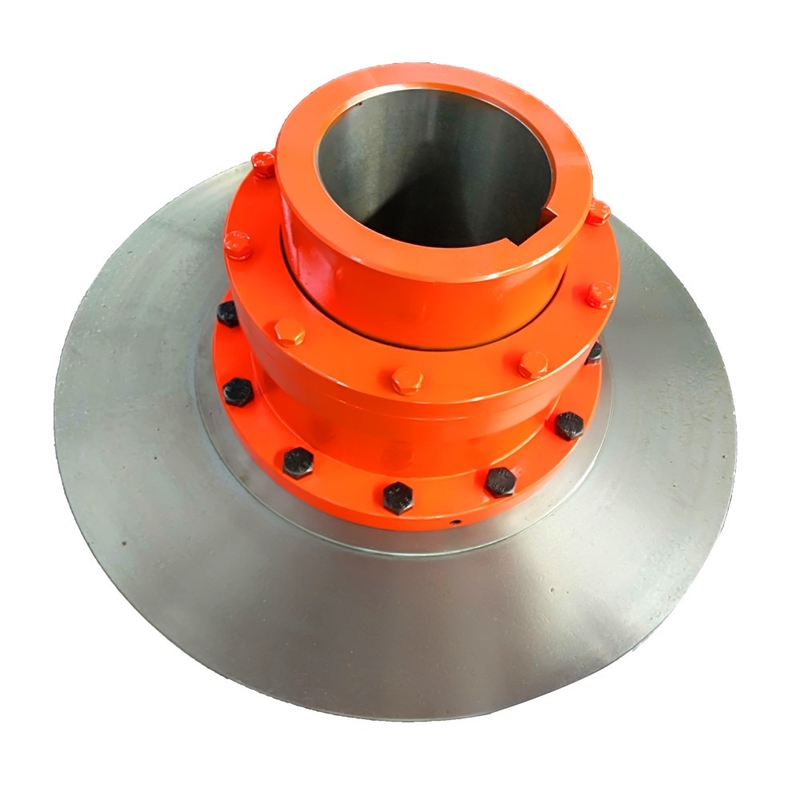

Соединение шестерни барабанчика WGP с тормозной шайбой включает левую втулку и правую втулку для соединять вал потребляемой мощности и вал выходной мощности соответственно. Конец левой втулки обеспечен с шестерней барабанчика. Соединительная гильза на периферии левого рукава включена с в форме барабанчик зубами на левом рукаве через свои внутренние зубы, и конец правого рукава обеспечен с соединяясь фланцом, который соединен и зафиксирован с соединительной гильзой через прозорливые болты. Тормозная шайба зажата и зафиксирована между соединяясь фланцом и патронной втулочной муфтой.
Тип соединение WGP шестерни барабанчика с тормозной шайбой составлен внутреннего кольца шестерни с таким же числом зубов и соединения фланца половинного с наружными зубами. Внешние зубы разделены в 2 типа: прямые зубы и зубы барабанчика. Так называемые зубы барабанчика сделаны сферически поверхностей. Центр сферически поверхности на оси шестерни. Позволяющ более большому сдвигу углов (по отношению к соединению прям-зуба), он может улучшить условия контакта зубов, улучшить способность передать вращающий момент, и увеличивает срок службы. Государство контакта вдоль ширины зуба со сдвигом углов.
Соединяя структура & параметр
Блок связи шестерни тормозной шайбы WGP |
||||||||||||||||
Размер | Вращающий момент | Скорость | Dia скважины | Длина | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
Tn | [n] | |||||||||||||||
N.m | r/min | d1, d2, dz | Y | J1, Z1 | ||||||||||||
WGP1 | 710 | 7500 | 12,14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
25,28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
40,42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
WGP2 | 1250 | 6700 | 22,24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2,5 | 30 | 20 | -- | -- |
25,28 | 62 | -- | 10 | -- | -- | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
WGP3 | 2500 | 6300 | 22,24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
25,28 | 62 | -- | 23 | -- | -- | |||||||||||
30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
60,63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
100,110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
WGP8 | 20000 | 4250 | 55,56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
130,140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
WGZ12 | 80000 | 2800 | 120,125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
190,200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
WGP13 | 112000 | 2500 | 145,150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
240.250.260 | 410 | 330 | 900 | 10 | -- | 10 |
Спецификации тормозной шайбы
Блок размера тормозной шайбы WGP: mm | |||||||||
Dia | Толщина | Высота | D5 максимальное | Вес kg | ² инерции kg.m | ||||
D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
315 | 15 | 10 | 42 | 180 | 155 | 8,5 | 6,7 | 0,116 | 0,11 |
355 | 15 | 10 | 54 | 200 | 175 | 11,4 | 9,9 | 0,192 | 0,178 |
400 | 15 | 14 | 54 | 255 | 230 | 15,2 | 12,4 | 0,32 | 0,287 |
450 | 15 | 16 | 54 | 305 | 280 | 19,7 | 15,6 | 0,55 | 0,462 |
500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
560 | 15 | 18 | 54 | 350 | 320 | 30,7 | 25,6 | 1,28 | 1,127 |
630 | 15 | 20 | 54 | 400 | 360 | 38,8 | 33 | 2,06 | 1,826 |
710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39,4 | 3,32 | 2,912 |
800 | 15 | 24 | 70 | 540 | 500 | 67,8 | 52,7 | 5,87 | 4,81 |
900 | 15 | 24 | 70 | 600 | 560 | 86,6 | 70,3 | 9,3 | 7,852 |
1000 | 15 | 30 | 80 | 620 | 560 | 128,8 | 115,1 | 17,4 | 15,65 |
