Гибкое соединение шестерни
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | NL2 |

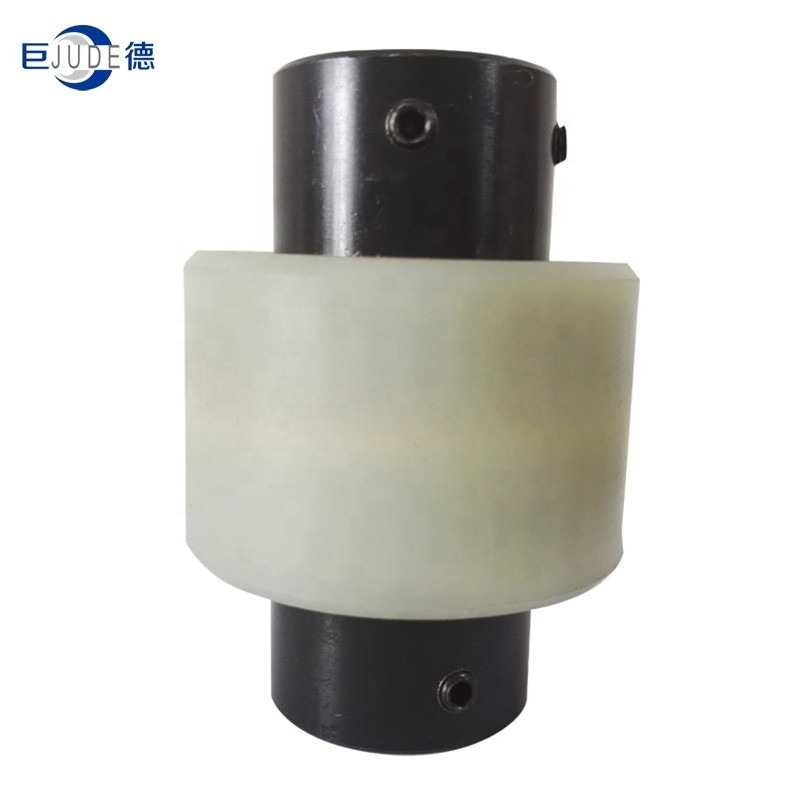

Соединение шестерни сплайна рукава нейлона NL для вала гибкого привода и осевого радиального смещения и смещение угла большого, drumgear соединения принадлежат гибкому сцеплению, с радиальным, способность осевых и угловых и оси отступления компенсации, и имеют преимущества простой структуры, удобного обслуживания, легкой установки, потерь электропитания малошумных, передачи небольшого, длинной жизни etc…
Наружные зубы toothed соединения разделены в 2 вида: прямые зубы и зубы барабанчика. Соединения шестерни барабанчика могут позволить более большому сдвигу углов (по отношению к прямому соединению зуба), который может улучшить условия контакта зубов, увеличить способность передавая вращающего момента, и расширяют срок службы. Соединение шестерни барабанчика NL имеет небольшую радиальную емкость размера и большой нагрузки. Оно обычно использован для shafting передача под условия малой скорости и тяжелого груза. Тип соединение NL барабанчика с высокой точностью и динамической уравновешенностью можно использовать для высокоскоростной передачи, как передача вала газовой турбины.
| Размер | Вращающий момент Tn N.m | Скорость n (r/min) | Основной размер (mm) | Максимальное отступление | Инерция Kg *m2 | Вес Kg | ||||||
| DIA | Длина | D | S | L3 | Осевой (mm) | Радиальный (mm) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
