гибкое соединение диафрагмы
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |

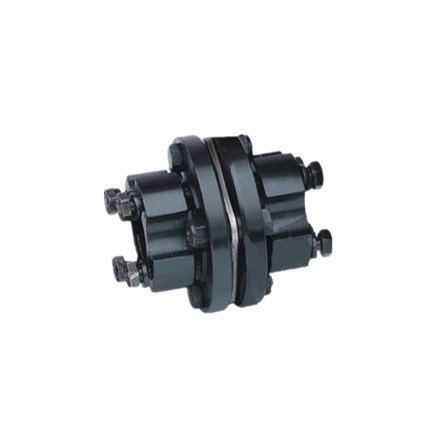

Что соединение диафрагмы? Несколько групп в составе диафрагмы (листы нержавеющей стали) staggeredly подключены с 2 половинами соединения с болтами. Каждая группа в составе диафрагмы сформирована путем штабелировать несколько частей. Диафрагмы разделены в тип ведущего шатуна и тип вс-части с различными формами. Соединение диафрагмы возмещает потерю относительное смещение 2 валов подключенных упругой деформацией диафрагмы. Высокопроизводительное гибкое сцепление с сильными элементами металла. Для этого не нужно быть смазанным. Оно имеет срок службы компактной текстуры, высокопрочных и длинных. , Никакой зазор вращения, не повлиянный на температурой и загрязнением нефтью, оно имеет характеристики стойкости к действию кислот, сопротивления алкалиа и анти--корозии, и соответствующий для shafting передачи в высокую температуру, быстрый ход и въедливые средние условия труда.
Соединение диафрагмы может возмещать потерю осевые, радиальные и угловые смещения между главным мотором и управляемым мотором должными к изготовляя ошибкам, ошибкам установки, деформации нагрузк-подшипника и влиянию изменений повышения температуры. Соединение диафрагмы гибкое сцепление элемента металла эластичного. Оно полагается на диафрагме соединения металла для того чтобы соединить главные и невольничьи моторы для того чтобы передать вращающий момент. Оно имеет преимущества уменьшения упругого колебания, никакого шума и никакой смазки. Идеальные продукты для соединений и общих соединений
|
| Размер | Номинальный | Скорость | основные размеры | Позволяемая нация rnmn | Момент инерции | Вес | ||||||
| Вращающий момент | dmax | D | B | L | J | осевой | угловой | Kg | ||||
| N.m | r/min | mm | mm | (°) | kg. m2 | |||||||
| DJMOO | 9,8 | 20000 | 20 | 57 | 4,9 | 20 | 44,9 | 10 | ±0.8 | 1 | 1,74 | 0,14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6,1 | 26 | 58,1 | 13 | ±0.8 | 1 | 8 | 0,6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6,6 | 26 | 58,6 | 16 | ±1.0 | 1 | 24 | 1,1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8,4 | 29 | 66,4 | 22 | ±1.2 | 1 | 48 | 1,7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79,2 | 20 | ±1.4 | 1 | 80 | 2,5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11,7 | 42 | 95,7 | 25 | ±1.6 | 45 | 224 | 4,3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11,7 | 48 | 107,7 | 28 | ±1.8 | 45 | 440 | 6,9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16,8 | 58 | 132,8 | 23 | ±2.0 | 45 | 1080 | 11,3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16,7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21,6 | 77 | 175,6 | 22 | ±2.4 | 45 | 3520 | 22,7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23,9 | 89 | 201,9 | 23 | ±2.6 | 45 | 7200 | 35,4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17,5 | 128 | 273,5 | ±1.8 | 45 | 14400 | 57,2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77,3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21,5 | 182 | 385,5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29,5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29,5 | 225 | 479,5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32,5 | 305 | 642,5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34,5 | 332 | 698,5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35,5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
Q1: Вы торговая компания или изготовитель?
: Мы фабрика.
Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?
: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.
Q3: Сколько времени ваш срок поставки?
: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.
Q4: Сколько времени ваша гарантия?
: Наша гарантия 12 месяца.
Q5: Вы имеете процедуры по осмотра для соединять?
: само-осмотр 100% перед паковать
Q6. Что ваша оплата?
: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.
