Соединение фланца твердое
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |

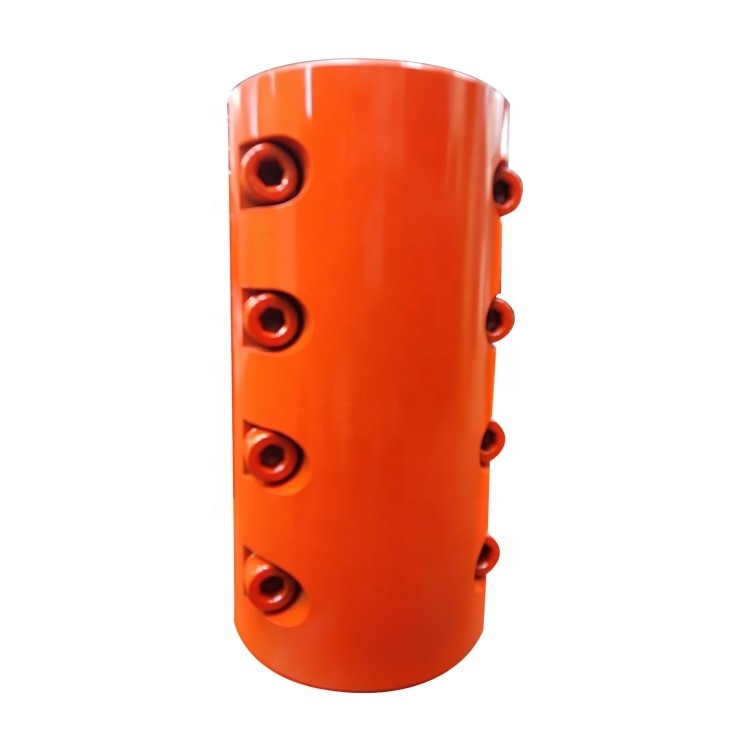

Зажимная муфта нержавеющей стали обыкновенно используемое соединение нержавеющей стали. Она использована для соединения 2 шевеля валов когда активный вал реактора слишком длинен и изготовлен в 2 разделах. Если вал выхода вертикального редуктора соединен с активным валом реактора, то используйте зажимную муфту быть положено вперед приказывая, для использования нештатных требований для размера вала выхода.
Когда собрана и демонтирована зажимная муфта нержавеющей стали, валу не нужно двинуть осев, поэтому очень удобно собрать и демонтировать. Недостаток зажимной муфты что точность совмещения осей 2 валов низка, структура и форма относительно сложна, и точность производства и баланса относительно высока. Низкий, только соответствующий для случаев с низкоскоростной и стабилизированной нагрузкой. Обычно, линейная скорость наружного края нет больше чем 5m/s. Когда линейная скорость превышает 5m/s, проверка баланса необходима.
1. Для того чтобы сбалансировать условие, болты должны быть установлены в положительные и обратные участки. Соединения Collet не имеют осевые, радиальные и угловые свойства компенсации.
2. Характеристики зажимной муфты нержавеющей стали подобны тому из соединения раковины, структура проста, собрание и разборка удобны, и соответствующее для случаев с низкоскоростным (_circumferential скорость 5M/S), никаким ударом, и стабилизированной нагрузкой вибрации. Для соединения вертикальных валов как агитаторы.
3. Зажимная муфта использует 2 осев разделенных раковины, которая зажаты с болтами для того чтобы осуществить соединение 2 валов. Вращающий момент передан трением между поверхностями 2 соединений половины, и плоский ключ использован как вспомогательное. присоединяться.
| Размер | Диаметр отверстия | Mmax | D | L | L1 | L2 | L0 | n-d0 | d1 | d2 | a1 | b1 | l1 | l2 | R | f | b | t | Вес (kg) |
| (H8/j7) | (H11/h11) | (H11) | (H11) | ||||||||||||||||
| JQ-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0,2 | 0,4 | 8 | 28,3 | 4,47 |
| JQ-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0,2 | 0,4 | 8 | 33,3 | 4,47 |
| JQ-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0,4 | 0,6 | 10 | 38,3 | 7,6 |
| JQ-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0,4 | 0,6 | 12 | 43,3 | 7,6 |
| JQ-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 48,8 | 10,85 |
| JQ-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 53,8 | 10,85 |
| JQ-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0,6 | 1 | 16 | 59,3 | 10,85 |
| JQ-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 64,4 | 25,06 |
| JQ-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 69,4 | 25,06 |
| JQ-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | 8 | 6 | 100 | 130 | 0,6 | 1 | 20 | 74,9 | 25,06 |
| JQ-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 85,4 | 30,16 |
| JQ-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 90,4 | 30,16 |
| JQ-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 95,4 | 56,38 |
| JQ-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 100,4 | 56,38 |
| JQ-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 106,4 | 56,38 |
| JQ-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 111,4 | 56,38 |
| JQ-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0,6 | 1 | 28 | 116,4 | 90 |
| JQ-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 122,4 | 90 |
| JQ-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 127,4 | 90 |
| JQ-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 132,4 | 125 |
| JQ-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 137,4 | 125 |
| JQ-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0,6 | 1 | 36 | 148,4 | 125 |
| JQ-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0,6 | 1 | 36 | 158,4 | 215 |
| JQ-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0,6 | 1 | 40 | 169,4 | 215 |
| JQ-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1,5 | 45 | 190,4 | 350 |
| JQ-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1,5 | 45 | 210,4 | 516 |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
Q1: Вы торговая компания или изготовитель?
: Мы фабрика.
Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?
: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.
Q3: Сколько времени ваш срок поставки?
: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.
Q4: Сколько времени ваша гарантия?
: Наша гарантия 12 месяца.
Q5: Вы имеете процедуры по осмотра для соединять?
: само-осмотр 100% перед паковать
Q6. Что ваша оплата?
: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.
