Соединение фланца твердое
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |

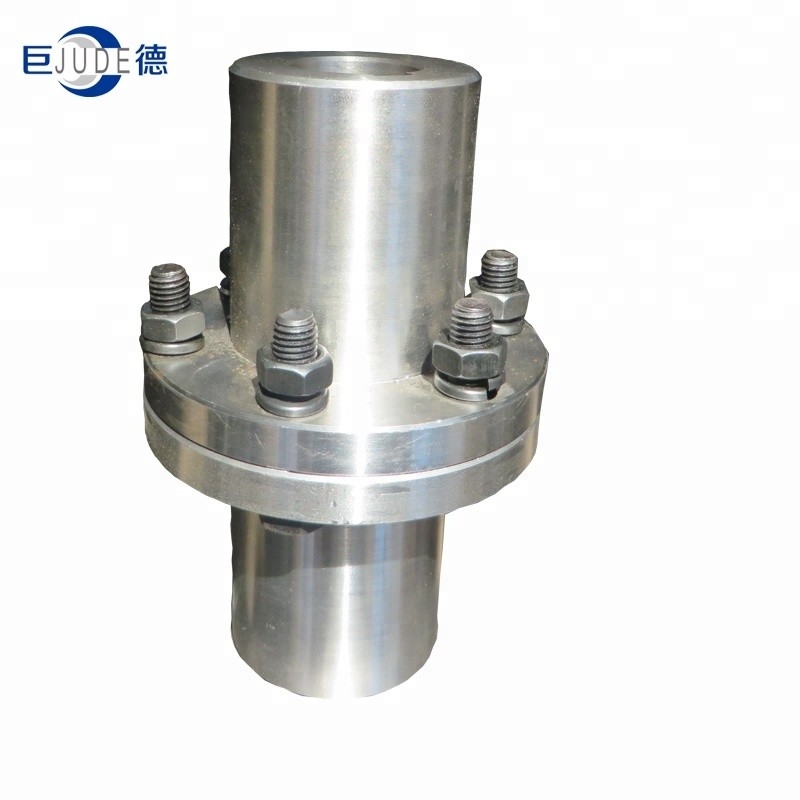

Сталь углерода твердого соединения фланца YL YLD стандартная подгоняла
Тип фланцевая муфта YLD (также известная как фланцевая муфта) польза болтов соединить 2 соединения фланца (фланца) типа диск половинных. 2 соединения половины соответственно соединены с 2 валами с ключом для того чтобы осуществить двухвальное соединение и передать вращающий момент и спорт.
Тип фланцевая муфта YLD имеет простую структуру, удобное производство, низкую цену, надежную работу, простые собрание и разборку, обслуживание, и большой вращающий момент передачи, который может обеспечить высокую центризуя точность 2 валов. Он вообще использован для нагрузок. Стабилизированная, высокоскоростная или высокоточная shafting передача.
Тип фланцевая муфта YLD не имеет радиальное, осевое и угловое представление компенсации. Если центризуя точность 2 валов нельзя гарантировать во время пользы, то будут уменьшены срок службы, точность передачи и частота передачи соединения. Вибрация и шум причины.
| Размер | Вращающий момент | Скорость r/min | Скважина d (h7) | Длина l отверстия вала | D | D1 | болт | L0 | Инерция | вес | |||
| Tn (n·m) | Тип y | Тип J1 | Количество | Диаметр m | (kg.m2) | (kg) | |||||||
| сталь | сталь | n | Тип y | Тип J1 | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | M6 | 54 | 48 | 0,0018 | 0,94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | M6 | 68 | 58 | 0,0035 | 1,5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | M8 | 68 | 58 | 0,006 | 1,99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | M8 | 88 | 64 | 0,0093 | 2,47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | M8 | 108 | 80 | 0,013 | 3,19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | M8 | 108 | 80 | 0,017 | 3,99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | M10 | 128 | 92 | 0,029 | 5,66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | M10 | 169 | 125 | 0,043 | 7,29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6,53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | M10 | 169 | 125 | 0,064 | 9,53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | M12 | 0,112 | 12,46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | M12 | 229 | 173 | 0,205 | 17,97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | M12 | 0,443 | 30,62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0,463 | 29,52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | M16 | 289 | 219 | 0,646 | 35,58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | M16 | 350 | 270 | 1,353 | 57,13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | M20 | 350 | 270 | 2,854 | 89,59 |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | M24 | 5,271 | 119,57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | M24 | 430 | 340 | 9,139 | 171,71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | M30 | 510 | 410 | 17,883 | 263,5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
