Соединение вала Cardan
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |

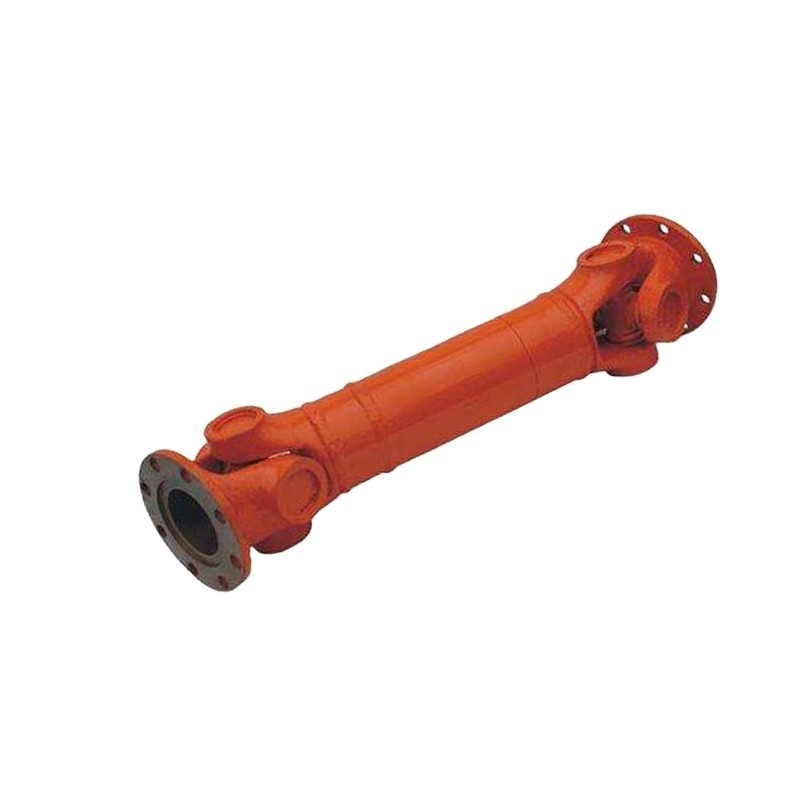

Соединение вала Cardan использует характеристики своего механизма, так, что 2 вала не находятся на такой же оси, и соединенные 2 вала можно непрерывно вращать под состоянием угла разделки кромки между осями, и вращающий момент и движение можно передать ровно. Самая большая особенность соединения вала Cardan что своя структура имеет большую угловую способность компенсации, компактную текстуру, и передачу. Различные структурные типы соединения вала Cardan имеют различные углы между 2 осями, вообще между 5° и 45°.
Соединение вала Cardan имеет различные структурные типы, как: взаимный тип вала, тип сепаратора шарикового подшипника, тип вилки шарика, выпуклый тип блока, тип штифта с полукруглой головкой, тип шарнира шарика, тип плунжера шарнира шарика, тип 3 штырей, тип штанги трезубца, тип штыря 3-шарика, тип шарнира, etc.; наиболее обыкновенно используемое взаимный тип вала, следовать типом сепаратора шарикового подшипника. В практических применениях, согласно переданному вращающему моменту, оно разделен в тяжелое, среднее, светлое и небольшое.
Механическая часть используемая для того чтобы соединить 2 вала (управляя вал и управляемый вал) в различных механизмах для того чтобы вращать совместно для того чтобы передать вращающий момент. В передаче энергии высокоскоростных и тяжелого груза, некоторые соединения также имеют функции амортизировать, амортизировать и улучшать динамические характеристики shafting. Соединение состоит из 2 половин, которые соответственно соединены с управляя валом и управляемым валом. Большинство машин общей силы соединена с работая машиной посредством соединений.
| Модель | Тактический диаметр | Номинальный вращающий момент | Fatique | Вращение оси | Простирание | Lmin | Размер | Инерция вращения | Вес | ||||||||||
| D | Tn | вращающий момент | β | длина | mm | kg.m2 | kg | ||||||||||||
| mm | kN·m | Tf | (°) | LS | |||||||||||||||
| kN·m | mm | D1 | D2 | D3 | Lm | n-d | k | t | g | Lmin | Рост | Lmin | Рост | ||||||
| js11 | H7 | b | 100mm | 100mm | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0,267 | 0,007 | 80 | 2,8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0,505 | 0,013 | 109 | 3,6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0,788 | 0,0234 | 138 | 4,9 |
| SWC250BF | 250 | 63 | 31,5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12,5 | 1,445 | 0,0277 | 196 | 5,3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2,873 | 0,051 | 295 | 6,3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5,094 | 0,795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9,195 | 0,2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16,62 | 0,2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28,24 | 0,4744 | 1290 | 21,7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22,5 | 46,33 | 0,4744 | 1631 | 21,7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22,5 | 86,98 | 1,357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147,5 | 1,375 | 3267 | 34 |
