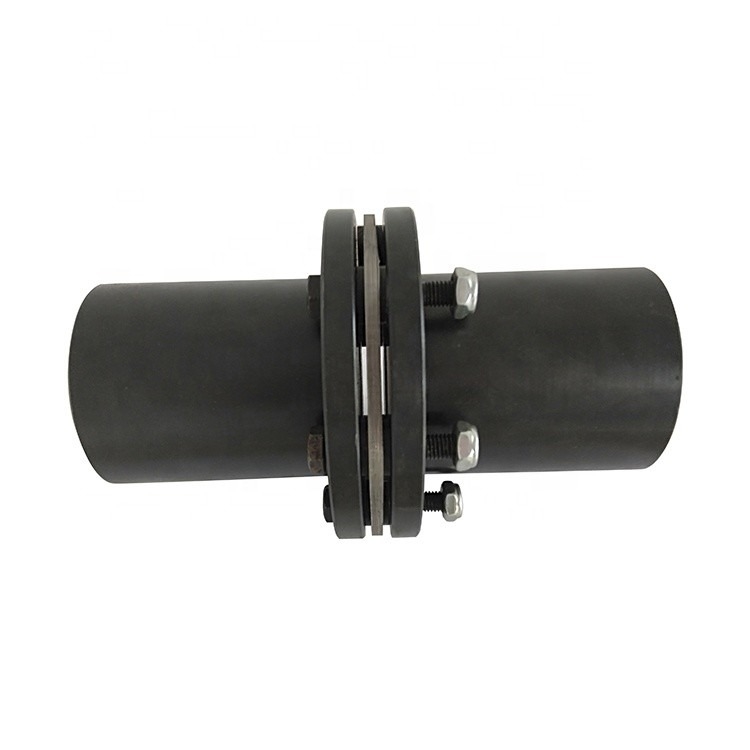

гибкое соединение диафрагмы
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | JMII |
Описание
Гибкое соединение диафрагмы достигает гибкой передачи упругой деформацией высокопрочной легированной стали с тонкой плитой. Оно значит что это эластичное соединение диафрагмы передает вращающий момент от внешнего диаметра плиты внутреннему диаметру, и после этого изнутри наружу диаметр. Деформировать плиты изнутри диаметра к внешнему диаметру выполняет рассогласование.
Применение
Гибкое соединение диафрагмы можно широко использовать в металлургии, стальной завальцовке, шахте, химической промышленности, судостроении, насосе, вентиляторе воздуходувки и других индустриях.
Особенности
Unitized пакет диска
Бесконечная жизнь когда как следует выровнянный
Torsionally твердое без любой задней плетки
Отсутствие потребности для смазки или обслуживания
Отсутствие нося части и высокоомный к жестким условиям окружающей среды
Более большие размеры доступны по требованию
|
Передача энергии |
0,1 до 70 MW |
|
Скорости |
до 80 000 rpm |
|
Вращающий момент |
до 1 500 000 Nm |
|
Модели дизайна |
одиночная диафрагма двух-диафрагма |
|
Тип соединения |
Внутри эпицентра деятельности Внешний эпицентр деятельности Фланец |
|
соединение Диафрагм-рукава |
Скрепленный болтами |
| Тип диафрагма JMII/эксплуатационные данные диска промышленные соединяя | ||||||||||||
| Размер | Вращающий момент | Пиковый вращающий момент | Максимальная скорость | Dia скважины | Скважина LEN | D | DI | t | Крутящая жесткость | Вес | Инерция al вращения | |
| Tn /N.m | Tmax /N.m | nmax r/min | d1, d2 | JI Y | ПОРЕКОМЕНДУЙТЕ | x10 | Kg | kg.m2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0,37 | 0,9 | (Я (1 (1 (1H |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1,4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2,1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0.3 | 0,81 | 4,2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1,2 | 6,4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0.3 | 1,42 | 9,6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0.4 | 1,9 | 12,5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2,35 | 15,5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0.4 | 2,7 | 16,5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3,02 | 19,5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0.5 | 3,46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3,67 | 30 | 0,174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5,2 | 36 | 0,239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7,8 | 45 | 0,38 |
| JMII 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8,43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10,23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10,97 | 85 | 1,1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13,07 | 115 | 1,65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14,26 | 150 | 2,69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22,13 | 170 | 3,28 | |
| JMII 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23,7 | 200 | 4,28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24,6 | 230 | 5,18 | |
| JMII 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29,71 | 275 | 7,7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32,64 | 380 | 9,3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37,69 | 410 | 15,3 |
| JMII 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50,43 | 510 | 20,9 | |
| JMII 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71,51 | 620 | 32,4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93,37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114,53 | 780 | 43,9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130,76 | 950 | 60,5 | |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
