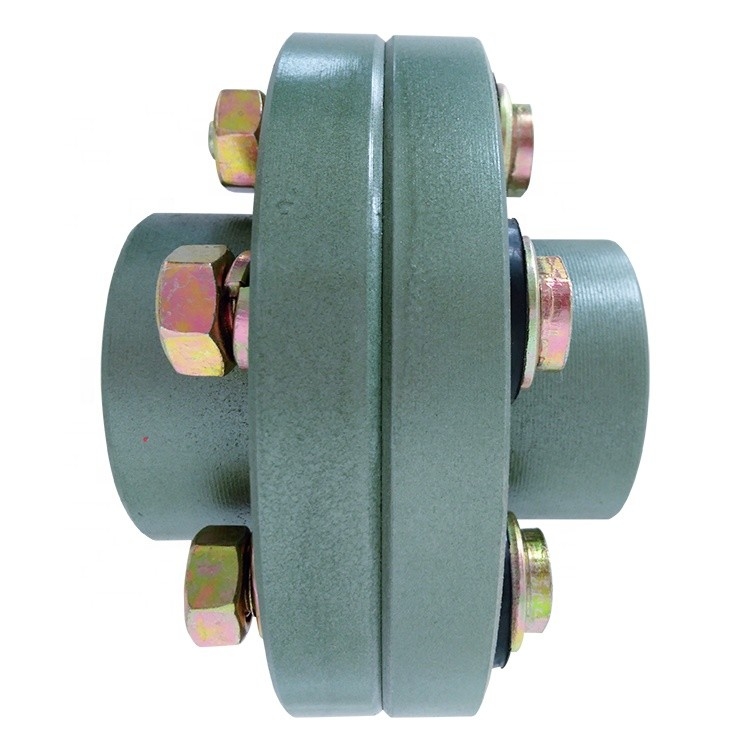

Соединение Буша пальца сцепного кривошипа FCL гибкое резиновое для закручивая и сплетя машин
Pin Буш соединение имеет фланец плюс дизайн болта NBR резиновый, оно широко использован в различных индустриях как системы насосов, гидравлических & пневматических, etc. соединение FCL известно для своего компактного дизайна, стойкость так же, как легкие установка & обслуживание. Пока относительное смещение между валами будет сдержано в пределах определенного допуска, штырь & соединение куста будут работать ровно на долгие годы, уменьшающ время простоя необходимы для частой замены и важнее всего экономия на затратах для пользователя.
Тип особенности FCL гибкой муфты: хорошая абсорбция вибрации, может сделать движение активного вала, который нужно передать пассивному валу ровно. Никакая осевая тяга в передаче. Легкие разборку и собрание, покуда соединительный болт извлечется, связь между активное и пассивный можно отделить. Если относительное смещение 2 валов можно держать внутри определенный ряд после установки и регулировки, то соединение будет иметь удовлетворительное представление и длинный срок пригодности.
Поэтому, его можно широко использовать в различных средних и небольших системах вала передачи энергии управляемых электрическими двигателями с небольшими нагрузками, как редукторы, передачи, насосы, машины печатания и красить, подъемы, краны, компрессоры, транспортеры, машины ткани, подъемы, мельница шарика, etc.
| KASIN нет. | d | L | C1 | C2 | B | F1 | F2 | n | a | M | t | PartsNo. | Максимальн Вращающий момент | Max.R.P.M | Ексцентриситет | Криволинейность | Осевой люфт | |
| FCL 100 | 100 | 11~25 | 35,5 | 42,5 | 42,5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230N.m | 3500 | 0,2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 440N.m | 3200 | 0,2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 510N.m | 2850 | 0,2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | 850N.m | 2550 | 0,2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500N.m | 2300 | 0,3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050 | 0,3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35,5 | 56 | 8 | 35,5 | 72 | 5 | #8 | 3500N.m | 1800 | 0,3 | 1/6° | ±3.5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35,5 | 56 | 10 | 35,5 | 72 | 5 | #8 | 5000N.m | 1600 | 0,3 | 1/6° | ±3.5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35,5 | 56 | 12 | 35,5 | 72 | 5 | #8 | 7100N.m | 1400 | 0,3 | 1/6° | ±3.5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35,5 | 56 | 14 | 35,5 | 72 | 5 | #8 | 10000N.m | 1150 | 0,3 | 1/6° | ±3.5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35,5 | 56 | 18 | 35,5 | 72 | 5 | #8 | 16000N.m | 1000 | 0,3 | 1/6° | ±3.5 |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
