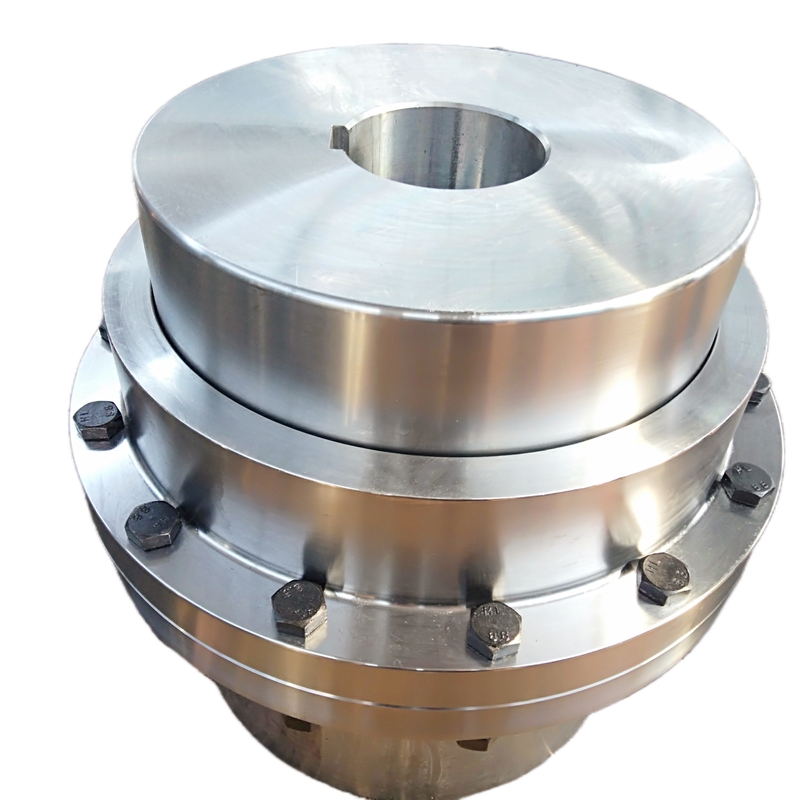

Гибкое соединение шестерни
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | GIICL |
Соединения шестерни конструированы для того чтобы передать вращающий момент между 2 валами которые не коллинеарны. Они типично состоят из 2 гибких соединений-одн зафиксированных к каждому вал-которые соединены шпинделем, или третьему валу. Соединение шестерни соединяет двигатель с коробкой передач в механизмах подъема, но оно может также соединить коробку передач сразу с более небольшими барабанчиками веревочки провода используя служить фланцем половину.
По отоношению к их дизайну, соединения шестерни передают вращающий момент через эпицентры деятельности с зубами увенчанной шестерни которые в постоянной сетке с прямыми зубами шестерни рукавов- конструируют которая обеспечивает самую высокую передачу вращающего момента для самого небольшого размера. Они также бегут на высоких скоростях, соответствуют к картине AGMA скрепляя болтами и возмещают потерю угловое, радиальное и осевое рассогласование вала.
| Размер | Вращающий момент Tn N-m | Скорость [n] r/min | Скважина | Длина | D | H | C | Вращательная инерция kg.m2 | Lube mL | Вес Kg | |
| Y, J1 | |||||||||||
| dl, d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2,0 | 36 | 8 | 0.0035- 0,00375 | 51 | 3,1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2,0 | 42 | 8 | 0.00550- 0,00675 | 70 | 3,5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2,0 | 44 | 8 | 0.010- 0,0113 | 68 | 7,0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2,0 | 49 | 8 | 0.02-0.0245 | 87 | 12,2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0.0378- 0,0433 | 125 | 18,0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0.0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3,5 | 60 | 10 | 0.103-0.151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3,0 | 67 | 12 | 0.167-0.241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3,0 | 69 | 12 | 0.316-0.470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3,5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3,5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4,0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5,5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5,5 | 182 | 22 | 14.300- 17,45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7,0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7,0 | 198 | 28 | 43.095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8,0 | 222 | 28 | 78.525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8,0 | 232 | 32 | 136.750- 175,5 | 8900 | 3026 |
Тип захват рукава G20 стандартный служить фланцем двойной
Для размеров 1010G через 1055G,
| Размер① | Оценка вращающего момента (Ib-в)④ | Позвольте скорости RPM⑤ | Максимальная скважина⑥ | Минимальная скважина⑦ | CpIgWtWith отсутствие скважины (lb) | Вес Lube (lb) | B | C | D | F | H | J | M | ЗАЗОР | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10 080 | 8 000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20 790 | 6 500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37 800 | 5 600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66 150 | 5 000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107 100 | 4 400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163 800 | 3 900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0,250 |
| 1040G | 270 900 | 3 600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0,250 |
| 1045G | 371 700 | 3 200 | 6 750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 1 079 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500 900 | 2 900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655 200 | 2 650 | 8,250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800,100 | 2,450 | 9,125 | 4,50 | 675 | 7,00 | 18,00 | 15,13 | 7,41 | 12,00 | 14,41 | УБОРНАЯ | 6,66 | 9,00 | 0,312 | |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
