| Место происхождения | Хэбэй, Китай |
| Фирменное наименование | JUDE |
| Сертификация | CE & ISO |
| Номер модели | Тип GICLZ |

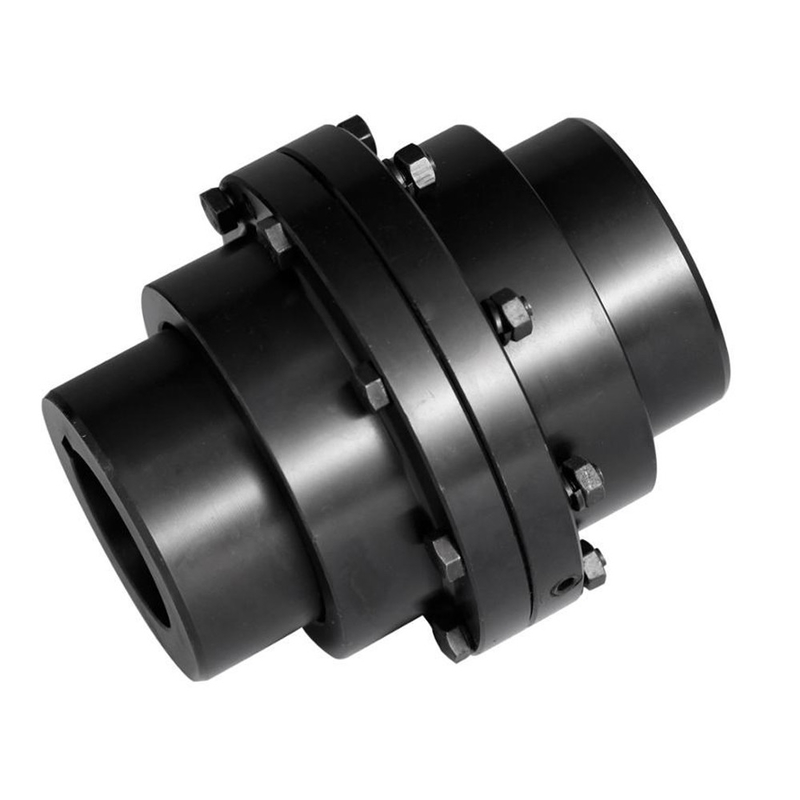

Тип особенности и применения GIICL шестерни барабанчика соединяя: Она имеет небольшое количество представления компенсации смещения оси, и не может амортизировать и уменьшить вибрацию. Небольшой размер, большой вращающий момент передачи в теории, смазке и запечатывании потребности, но высоких шуме и высокой цене, она использована для того чтобы соединить 2 горизонтальных коаксиальных вала. Она использована для того чтобы соединить горизонтальные коаксиальные кабели под условиями низкоскоростных и тяжелого груза, как металлургическое машинное оборудование, тяжелая техника, etc. не соответствующее для высокоскоростной и высокоточной shafting передачи, и не соответствующее для условий труда частого начала и переменчивого переднего и обратного вращения.
Тип GICL - основной тип (широкий тип);
Тип GIICL - основной тип (узкий тип);
Тип GICLZ--промежуточный тип вала (широкий тип);
Тип GIICLZ - промежуточный тип вала (узкий тип);
GICL, тип GIICL, используемый для непосредственного отношения двухвальных концов;
GICLZ, тип GILZ, используемый для международного соединения 2 валов;
Тип GCLD -- тип расширения вала мотора, используемый для соединения расширения вала мотора;
| Размер | Вращающий момент Tn KN.m | Скорость (n) r/min | Скважина d1, d2 | Длина l | D | D1 | D2 | D3 | B | C | Вес kg | |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1,12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Применение СОЕДИНЕНИЙ ШЕСТЕРНИ БАРАБАНЧИКА GICLZ
1. СОЕДИНЕНИЯ ШЕСТЕРНИ БАРАБАНЧИКА GICLZ применимы к случаю где конец 2 валов далеко далеко от одина другого
машинное оборудование 2.Printing/пакуя машинное оборудование/Древесин-работая механическое оборудование etc машинного оборудования широкомасштабное
|
Материал |
45#/40Cr/42CrMo |
|
Цвет |
Любой цвет доступный |
|
Упаковка |
Случай переклейки |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
