Гибкое соединение шестерни
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | NL6 |

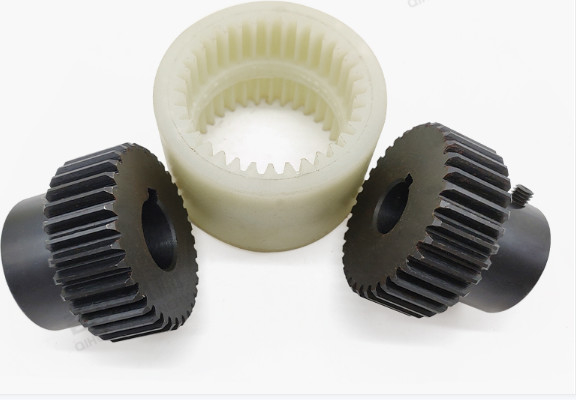

Гибкое сцепление шестерни Pin рукава нейлона NL для вала гибкого привода и осевого радиального смещения и смещение угла большого, drumgear соединения принадлежат гибкому сцеплению, с радиальным, способность осевых и угловых и оси отступления компенсации, и имеют преимущества простой структуры, удобного обслуживания, легкой установки, потерь электропитания малошумных, передачи небольшого, длинной жизни etc…
Наружные зубы toothed соединения разделены в 2 вида: прямые зубы и зубы барабанчика. Соединения шестерни барабанчика могут позволить более большому сдвигу углов (по отношению к прямому соединению зуба), который может улучшить условия контакта зубов, увеличить способность передавая вращающего момента, и расширяют срок службы. Pin рукава нейлона NL зацепляет гибкую емкость размера и большой нагрузки Couplinghas небольшую радиальную. Он обычно использован для shafting передача под условия малой скорости и тяжелого груза. Гибкое сцепление шестерни Pin рукава нейлона NL с высокой точностью и динамической уравновешенностью можно использовать для высокоскоростной передачи, как передача вала газовой турбины.
| Размер | Вращающий момент Tn N.m | Скорость n (r/min) | Основной размер (mm) | Максимальное отступление | Инерция Kg *m2 | Вес Kg | ||||||
| DIA | Длина | D | S | L3 | Осевой (mm) | Радиальный (mm) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Q1: Вы торговая компания или изготовитель?
: Мы фабрика.
Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?
: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.
Q3: Сколько времени ваш срок поставки?
: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.
Q4: Сколько времени ваша гарантия?
: Наша гарантия 12 месяца.
Q5: Вы имеете процедуры по осмотра для соединять?
: само-осмотр 100% перед паковать
Q6. Что ваша оплата?
: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.
