Сетевая связь конусности
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | АБ |

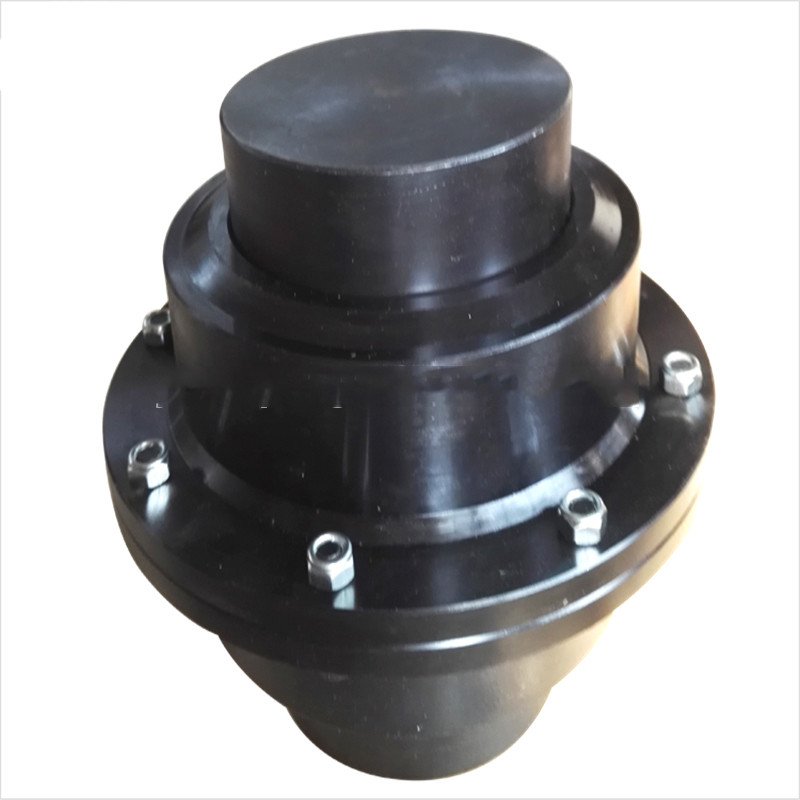

Тип осевое устанавливая соединение соединения JSB гибкого металла весны змейки сетевой связи конусности JSB 45# стальной
Сетевая связь весны змейки JSB вызвана «соединением JB/T». Не похож на соединения JS змейчатые, она установлена в горизонтальное направление и тип соединения JSB весны змейки установлен вертикально.
Сетевая связь весны змейки JSB соответствующая для условий труда как температура, влажность, вода, пар, пыль, песок, масло, кислота, алкали, въедливое средство, рассол, радиация и так далее. Для качества работы высокотемпературного, средство низкой температуры, масла, кислоты и алкалиа, не соответствующее для гибкого сцепления с общей резиной как эластичный материал элемента. Гибкое сцепление гибкого металла, как соединение диафрагмы и соединение весны змейки, должно быть выбрано.
Сетевая связь весны змейки JSB главным образом приложена к дробилке, расшатанному reciprocating движению, редуктору скорости, металлургии, минированию, крану и другое оборудование, вал привода соединяя 2 коаксиальное, наивысшая мощность, с некоторым смещением и компенсировать относительное амортизируя и амортизируя представление, работая температура -30 DEG ~+150 DEG, номинальная передача 45~800000N.m вращающего момента.
|
| Размер | Вращающий момент Tn KN.m | Скорость (n) r/min | Скважина d | Длина l | Полная длина L0 | L2 | L3 | D | t | Вес kg | Впрыска kg масла | Позволяемое смещение | ||
| Радиальный y | Осевое x | Угловое a | ||||||||||||
| JSB1 | 0,045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JSB2 | 0,14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2,6 | 0,048 | 0,15 | ±0.3 | 0,076 |
| JSB3 | 0,224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3,4 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JSB4 | 0,4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5,5 | 0,068 | 0,2 | ±0.3 | 0,1 |
| JSB5 | 0,63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7,3 | 0,086 | 0,2 | ±0.3 | 0,127 |
| JSB6 | 0,9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0,113 | 0,2 | ±0.3 | 0,127 |
| JSB7 | 1,8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0,172 | 0,2 | ±0.3 | 0,15 |
| JSB8 | 3,15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0,254 | 0,2 | ±0.3 | 0,18 |
| JSB9 | 5,6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0,427 | 0,25 | ±0.5 | 0,2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JSB11 | 12,5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0,735 | 0,28 | ±0.5 | 0,25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0,908 | 0,28 | ±0.5 | 0,3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1,135 | 0,28 | ±0.5 | 0,33 |
| JSB14 | 35,5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1,952 | 0,3 | ±0.5 | 0,4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2,815 | 0,3 | ±0.5 | 0,45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3,496 | 0,3 | ±0.5 | 0,5 |
Больше сценариев применения, пожалуйста свяжутся мы
