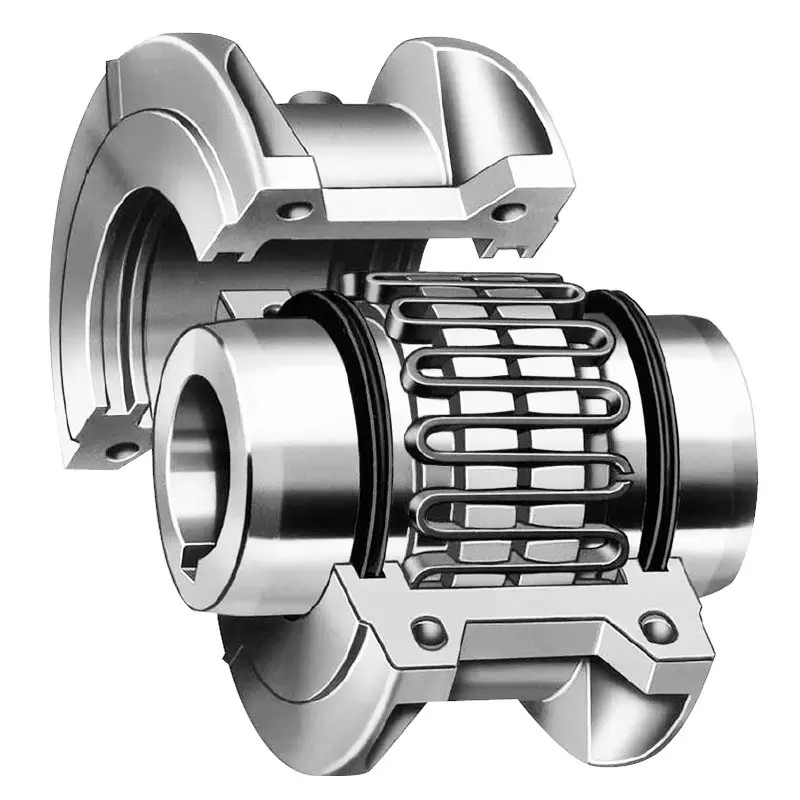

Сетевая связь конусности
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
Сетевая связь широко использована в металлургии, минировании, подниматься, транспорте, нефти, химикате, кораблях, ткани, легкой промышленности, сельскохозяйственной технике, печатных машинах и насосах, вентиляторах, компрессорах, механических инструментах и других механическом оборудовании и передаче вала индустрии.
Особенность
1. Змейчатая весна как эластичный элемент, эластичное сильное в то же время, значительно улучшает вращающий момент сетевой связи, широко используемый в тяжелой технике и общем машинном оборудовании. Технологический отдел змейчатой весны особенный, имеет длинный срок службы, позволяющ более высокой скорости, имеет хорошую способность компенсировать в осевом, радиальный и угле
2. высокий кпд передачи, безопасность начала. Кпд передачи до 99,47%, кратковременная емкость перегрузки два раза расклассифицированный вращающий момент, безопасность деятельности.
3. простая структура, удобное собрание и разборка, длинный срок службы
4. амортизирующее действие хорошо для избежания резонанса.
| Модель | Tn KN.m | (n) r/min | d | L | L0 | L2 | D | D1 | t | kg | kg | |||
| y | x | a | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ±0.3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3,36 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5,45 | 0,068 | 0,20 | ±0.3 | 0,10 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7,26 | 0,086 | 0,20 | ±0.3 | 0,127 |
| JS6 | 0,90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10,4 | 0,113 | 0,20 | ±0.3 | 0,127 |
| JS7 | 1,80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,20 | ±0.3 | 0,15 |
| JS8 | 3,15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25,4 | 0,254 | 0,20 | ±0.3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ±0.5 | 0,20 |
| JS10 | 8,0 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JS11 | 12,5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81,3 | 0,735 | 0,28 | ±0.6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0.6 | 0,30 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0.6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,30 | ±0.6 | 0,40 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,30 | ±0.6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,30 | ±0.6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ±0.6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4,4 | 0,38 | ±0.6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ±1.3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ±1.3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16,1 | 0,46 | ±1.3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24,1 | 0,48 | ±1.3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ±1.3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ±1.3 | 1,07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ±1.3 | 1,77 |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
Q1: Вы торговая компания или изготовитель?
: Мы фабрика.
Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?
: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.
Q3: Сколько времени ваш срок поставки?
: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.
Q4: Сколько времени ваша гарантия?
: Наша гарантия 12 месяца.
Q5: Вы имеете процедуры по осмотра для соединять?
: само-осмотр 100% перед паковать
Q6. Что ваша оплата?
: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.
