Гибкое соединение челюсти
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | GE Rotex |

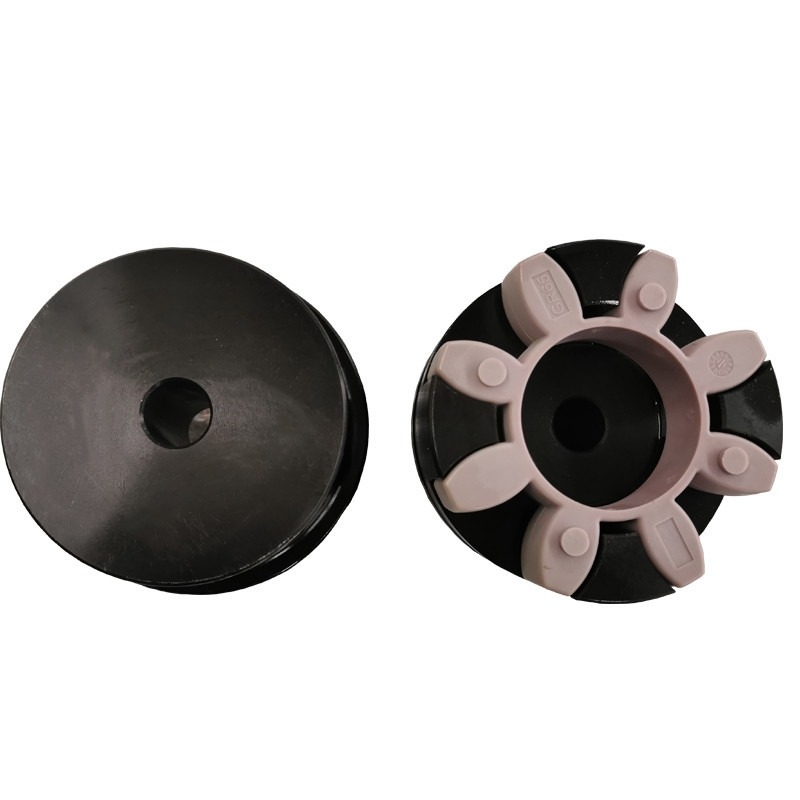

Соединение челюсти GE Rotex XL гибкое, такой же тип Rotex соединяя 98 соединение паука паука пурпурное
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Изогнутые соединения челюсти можно использовать в много применений и подаче как
многоцелевое соединение. Базовая конструкция изогнутой челюсти учитывает более высокий вращающий момент
емкость в компактном дизайне. Зуб с криволинейной образующей имеет большую площадь контакта которая
дает ему высокую емкость вращающего момента, и уменьшает давление края. Оно приспособит
осевое, радиальное и угловое рассогласование вала.
Эпицентры деятельности произведены от разнообразие материалов включая: алюминиевый, серый утюг,
Сталь и нержавеющая сталь. Элементы паука доступны в различном дурометре
варианты в уретане & Hytrel. Пауки могут выполнить под нормальной обязанностью
условия цикла к сверхмощным циклам которые включают загрузку удара и могут уменьшить вибрации кручения в системе.
Характеристики продукта
1. Дизайн 3 частей
2. Никакая смазка не требовала
3. Переменный дурометр
4. Элементы уретана
5. Отсутствие металла к контакту металла
6. Высокие емкости вращающего момента
7. Переменные материалы эпицентра деятельности
| Размер | Тип | Вращающий момент Tn (N.m) | Максимальная скорость [n] (r/min) | Di dz DIA отверстия вала | Длина l отверстия | D | D: | Dz | E | S | Момент инерции (Kg-m2) | Вес (kg) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
