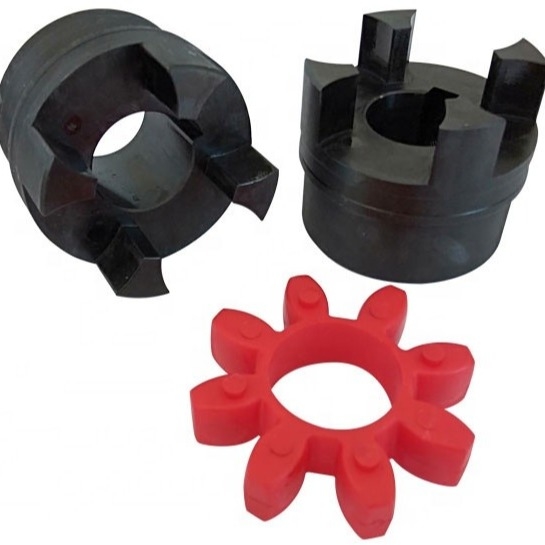

Челюсть XL2 Rotex 24 гибкая соединяя скорость 14000rpm вращающего момента 120Nm стандартного тарифа

Челюсть XL2 Rotex 24 гибкая соединяя скорость 14000rpm вращающего момента 120Nm стандартного тарифа

Челюсть XL2 Rotex 24 гибкая соединяя скорость 14000rpm вращающего момента 120Nm стандартного тарифа

Место происхождения	фарфор、 cangzhou
Фирменное наименование	jude
Сертификация	CE、ISO
Номер модели	Rotex24 XL2

Детали продукта

Применимые индустрии:

Гостиницы, Строительный материал Ходить по магазинам, Manufacturing Промышленное предприятие, Машинн

Структура:

Челюсть/паук

Гибкий или твердый:

Гибкий

Стандартный или нештатный:

Стандарт

Материал эпицентров деятельности:

S45C

Материал паука:

Уретан

Название продукта:

соединение челюсти rotex гибкое

Поверхностное покрытие:

Чернить

Применение:

Промышленное оборудование

Вращающий момент тарифа:

120Nm

Скорость:

14000RPM

MOQ:

1 набор

таможня:

Да

Порт:

СОЕДИНЕНИЕ ROTEX ПОГРУЖЕННОЕ К ПОРТУ ТЯНЬЦЗИНЯ

OD:

55mm

Длина:

78mm

Высокий свет:

Гибкое соединение челюсти XL2

,

Гибкий стандарт соединения челюсти

,

Соединение Rotex 24

Характер продукции

Гибкое сцепление Rotex 24 челюсти Rotex от челюсти поставщика Китая гибкой соединяя XL2

Характер продукции

Изогнутые соединения челюсти можно использовать в много применений и подаче как многоцелевое соединение. Базовая конструкция изогнутой челюсти учитывает более высокую емкость вращающего момента в компактном дизайне. Зуб с криволинейной образующей имеет большую площадь контакта которая дает ему высокую емкость вращающего момента, и уменьшает давление края. Он приспособит осевое, радиальное и угловое рассогласование вала.

Соединяя материал:	C45/40Cr/42CrMo
Цвет:	Любой цвет доступный
Вставка паука:	GR14-GR140
Материал паука:	PU
Размер:	XL1-XL16/ROTEX 19-ROTEX 110
Упаковка:	Случай, деревянный случай, или как потребность клиента.

1. Дизайн 3 частей

2. Никакая смазка не требовала

3. Переменный дурометр

4. Элементы уретана

5. Отсутствие металла к материалам эпицентра деятельности емкостей 7.Variable вращающего момента контакта 6.High металла

Выражение

Эпицентры деятельности произведены от стали. Элементы паука доступны в различных вариантах дурометра в уретане & Hytrel. Пауки могут выполнить под нормальными условиями круга обязаностей к сверхмощным циклам которые включают загрузку удара и могут уменьшить вибрации кручения в системе.

Челюсть XL2 Rotex 24 гибкая соединяя скорость 14000rpm вращающего момента 120Nm стандартного тарифа 0

Данные по размера

Диаграмма размера этого дизайна

Мини размер	XL1	ROTEX19	Самый большой размер	XL16	ROTEX110
D	40	40	D	420	255
Длина	96	96	Длина	475	295

Челюсть XL2 Rotex 24 гибкая соединяя скорость 14000rpm вращающего момента 120Nm стандартного тарифа 1

Размер	Тип	Вращающий момент Tn (N.m)	Максимальная скорость [n] (r/min)	Di dz DIA отверстия вала	Длина l отверстия	D	D:	Dz	E	S	Момент инерции (Kg-m2)	Вес (kg)
GS19	XL1	34	19000	6-19-24	25	40	32	40	16	2	0,0008	0,328
GS24	XL2	120	14000	8-24-28	30	55	40	55	18	2	0,0003	0,66
GS28	XL3	320	11800	10-28-38	35	65	48	65	20	2,5	0,0007	1,16
GS38	XL4	650	9500	12-38-45	45	80	66	78	24	3	0,002	2,27
GS42	XL5	900	8000	14-42-55	50	98	75	94	26	3	0,005	3,57
GS48	XL6	1050	7100	1548-60	56	105	85	104	28	3,5	0,008	4,80
GS55	XL7	1250	6300	20-55-70	65	120	98	118	30	4	0,016	7,37
GS65	XL8	1280	5600	22~65-75	75	135	115	134	35	4,5	0,031	10,89
GS75	XL9	2930	4750	30-75-90	85	160	135	158	40	5	0,068	17,73
GS90	XL10	7200	3750	40-90-100	100	200	160	180	45	5,5	0,159	29,60
GS100	XL11	9900	3350	50-100-110	110	225	180	200	50	6	0,277	41
GS110	XL12	12000	3000	60-110-125	120	255	200	230	55	6,5	0,51	58,6
	XL13	15000	2650	60-125-145	140	290	230	265	60	7	1	88,4
	XL14	22000	2360	60-140-165	155	320	255	300	65	7,5	17	120,6
	XL15	30000	2000	80-160-190	175	370	290	345	75	9	3,35	179,1
	XL16	35000	1800	85-180-220	195	420	325	400	85	10,5	6,37	261,0
