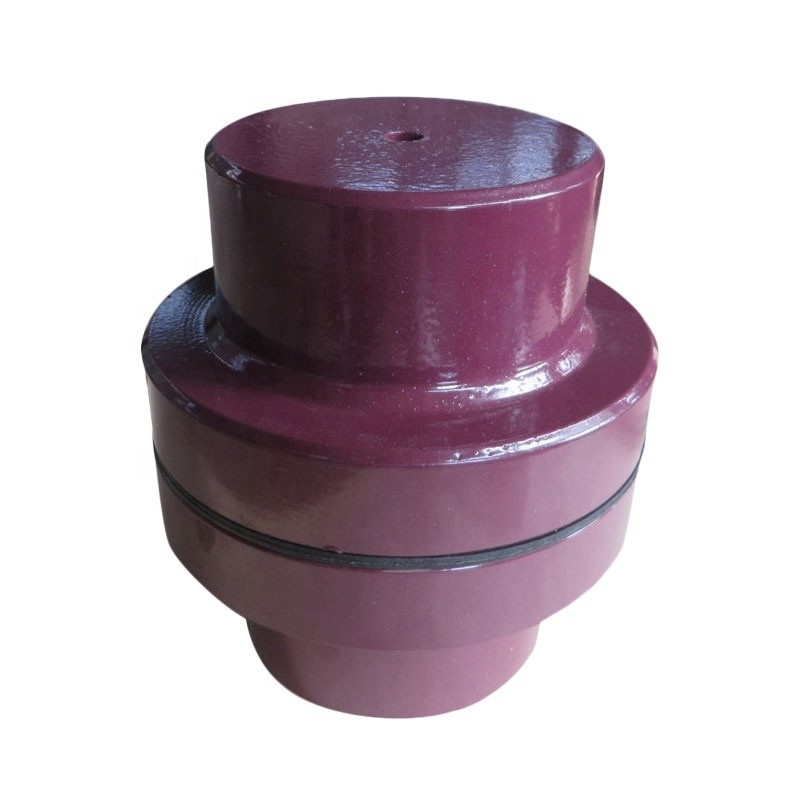

Гибкое соединение челюсти
>
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
Соединение гибкого вала NM литого железа цилиндрический штырь сделанный из некоторых неметаллических материалов, который помещен между 2 сторонами соединения и внутренней поверхностью наружного кольца, и прибора для возвращения вращающего момента через штырь столбца осуществить соединения половины связи между 2.
Соединение гибкого вала NM литого железа между слайдером сделанным из ткани бакелита или полиуретаном, соответствующий для быстрого хода, большого вращающего момента, отсутствие острого удара 2 соединений. Стандартный код индустрии насоса Bl104. Максимальное - позволяемый вращающий момент 850N m, и максимальный диаметр вала 50mm.
Характеристики соединения паука NM Manufactory Китая:
1. Оно небольшой в размере, свете в качестве, простых в структуре, удобных в установке и низком уровне в цене. Он часто использован в небольших случаях силы.
2, вращающий момент передачи большое, и в таком же вращающем моменте, больший часть из роторного диаметра более небольшой чем соединение зуба, и он может отчасти заменить соединение зуба.
3, инерционное усилие небольшое, оно соответствующее для соединения с меньшим вращающим моментом, быстрого хода 2 осей и никакого острого удара. Вращающий момент передачи слайдера нейлона небольшой, но более соответствующее для высокоскоростной деятельности без смазки.
| Основные параметры и основные размеры соединения насоса NM (mm) | ||||||||||
| Размер | Вращающий момент Tn N/m | Максимальная скорость RPM | Диаметр расточки | DI | D | L | допуск space&perm | Вес | ||
| Номинальный | Макс | Минута | Nax | |||||||
| NM50 | 1,3 | 2,3 | 13500 | 7 | 19 | 33 | 50 | 31 | 2. 0±0. 5 | 0,48 |
| NM67 | 2,2 | 4 | 10000 | 9 | 28 | 46 | 67 | 37 | 2.0±0.5 | 1,02 |
| NM82 | 5 | 9 | 8000 | 10 | 32 | 53 | 82 | 47 | 3. 0±l | 1,88 |
| NM97 | 10,5 | 19 | 7000 | 12 | 42 | 69 | 97 | 59 | 3. 0±l | 3,54 |
| NM112 | 16,7 | 30 | 6000 | 14 | 48 | 79 | 112 | 70 | 3. 5±1 | 5,4 |
| NM128 | 26,7 | 48 | 5000 | 18 | 55 | 90 | 128 | 80 | 3. 5±1 | 8,1 |
| NM148 | 41,7 | 75 | 7500 | 22 | 65 | 107 | 148 | 93 | 3. 5±1 | 13,5 |
| NM168 | 69,5 | 125 | 4000 | 28 | 75 | 124 | 167 | 106 | 3. 5±1. 5 | 19,3 |
| NM194 | 112 | 200 | 3500 | 32 | 85 | 140 | 194 | 110 | 3. 5±1. 5 | 26,3 |
| NM214 | 167 | 300 | 3000 | 45 | 95 | 157 | 214 | 110 | 4. 0±2 | 35,7 |
| NM240 | 267 | 480 | 2750 | 60 | 110 | 179 | 240 | 120 | 4. 0±2 | 46,7 |
| NM265 | 417 | 750 | 2500 | 70 | 120 | 198 | 265 | 140 | 5. 0±2. 5 | 66,3 |
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
