Гибкое соединение челюсти
>
|
|
| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |

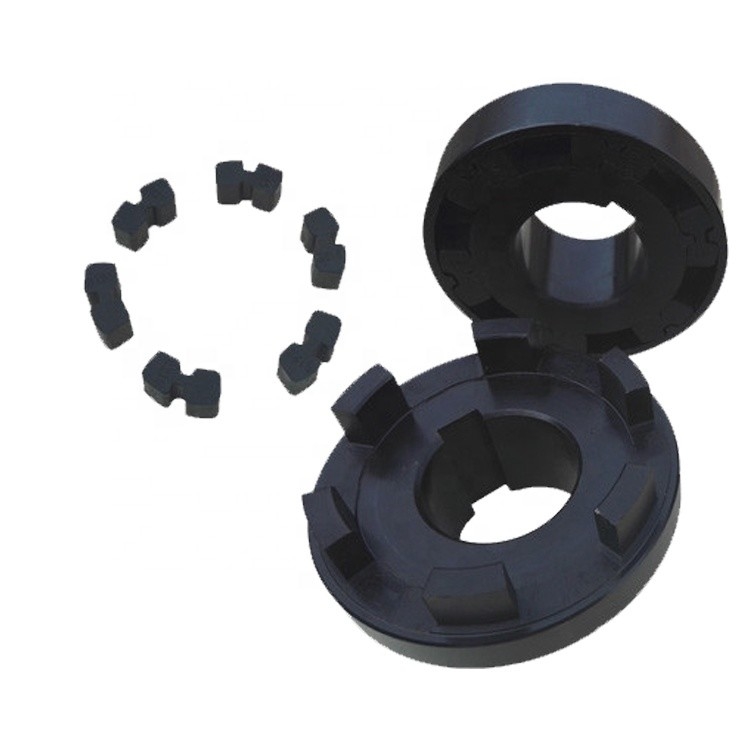

Части HTLA-H эластичные couplingSeveral H в форме эластичные использованы, и выпуклые блоки основных и управляемых соединений конца половинных соответственно введены между H в форме эластичными частями для того чтобы осуществить соединение 2 соединений половины. H типа эластичное соединение блока имеет простую структуру, компактный размер, удобное изготовление, низкую цену, удобное собрание и разборку, и имеет хорошую компенсацию для относительного смещения 2 валов, уменьшения вибрации, и снабжать представление подкладкой. Соответствующее на соединять 2 коаксиальных трансмиссионного передаточного вала.
Специфическая модель: Тип H в форме эластичное соединение HTLA блока, тип H в форме эластичное соединение HTLB блока
| модель | Номинальный вращающий момент Tn/n·m | Допустимая скорость [n] /r·min-1 | Диаметр отверстия d1 цапфы, d2, dz | Длина отверстия вала | b | b1 | D | D1 | S | Момент инерции i kg·m2 | Масса m/kg | ||||
| Тип y | J1, тип z | Тип тип y J1 | 型 z | ||||||||||||
| утюг | сталь | L | L1 | L | |||||||||||
| HTLA1 | 18 | 5000 | 12, 14 | 32 | 27 | — | 8 | 22 | 20 | 58 | 40 | 2 | 0,0003 | 1 | |
| 16, 18, 19 | 42 | 30 | 44 | ||||||||||||
| 20, 22, 24 | 52 | 38 | 52 | ||||||||||||
| HTLA2 | 31,5 | 5000 | 16, 18, 19 | 42 | 30 | 48 | 8 | 26 | 20 | 70 | 48 | 0,0006 | 1,65 | ||
| 20, 22, 24 | 52 | 38 | 56 | ||||||||||||
| 25, 28 | 62 | 44 | 62 | ||||||||||||
| HTLA3 | 63 | 5000 | 20, 22, 24 | 52 | 38 | 60 | 10 | 32 | 21 | 82 | 60 | 0,0017 | 3,22 | ||
| 25, 28 | 62 | 44 | 66 | ||||||||||||
| 30, 32 | 82 | 60 | 82 | ||||||||||||
| HTLA4 | 100 | 5000 | 24 | 52 | 38 | 66 | 12 | 40 | 24 | 95 | 70 | 0,0041 | 5,15 | ||
| 25, 28 | 62 | 44 | 72 | ||||||||||||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 | 112 | 84 | 112 | ||||||||||||
| HTLA5 | 160 | 5000 | 28 | 62 | 44 | 72 | 14 | 42 | 27 | 110 | 80 | 0,014 | 10,85 | ||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40, 42, 45 | 112 | 84 | 112 | ||||||||||||
| HTLA6 | 250 | 4500 | 5000 | 32, 35, 38 | 82 | 60 | 88 | 17 | 45 | 31 | 125 | 92 | 0,014 | 10,85 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 | — | ||||||||||||||
| HTLA7 | 355 | 4000 | 5000 | 38 | 82 | 60 | 88 | 20 | 48 | 34 | 140 | 100 | 0,02 | 12,97 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50, 55, 56 | |||||||||||||||
| HTLA8 | 560 | 3500 | 4700 | 42, 45, 48 | 20 | 55 | 39 | 160 | 110 | 0,033 | 20,15 | ||||
| 50, 55, 56 | |||||||||||||||
| 60, 63, 65 | 142 | 107 | 142 | ||||||||||||
| HTLA9 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 119 | 20 | 55 | 42 | 180 | 125 | 0,061 | 26,12 | |
| 60, 63, 65, 70, 71, 75 | 142 | 107 | 147 | ||||||||||||
| HTLA10 | 1400 | 2800 | 3800 | 60, 63, 65 | 22 | 62 | 47 | 200 | 140 | 0,13 | 38,9 | ||||
| 70, 71, 75 | |||||||||||||||
| 80, 85 | 172 | 132 | 172 | ||||||||||||
| HTLA11 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 147 | 22 | 62 | 52 | 225 | 150 | 0,19 | 43,13 | |
| 80, 85, 90 | 172 | 132 | 172 | ||||||||||||
| HTLA12 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 152 | 22 | 67 | 60 | 250 | 165 | 3 | 0,33 | 57,55 |
| 80-85-90 | 172 | 132 | 177 | ||||||||||||
| 100 | 212 | 167 | 212 | ||||||||||||
| HTLA13 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 177 | 24 | 69 | 65 | 280 | 180 | 0,52 | 80,33 | |
| 100, 110 | 212 | 167 | 212 | ||||||||||||
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
Q1: Вы торговая компания или изготовитель?
: Мы фабрика.
Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?
: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.
Q3: Сколько времени ваш срок поставки?
: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.
Q4: Сколько времени ваша гарантия?
: Наша гарантия 12 месяца.
Q5: Вы имеете процедуры по осмотра для соединять?
: само-осмотр 100% перед паковать
Q6. Что ваша оплата?
: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.
