| Место происхождения | фарфор、 cangzhou |
| Фирменное наименование | jude |
| Сертификация | CE、ISO |
| Номер модели | WH |

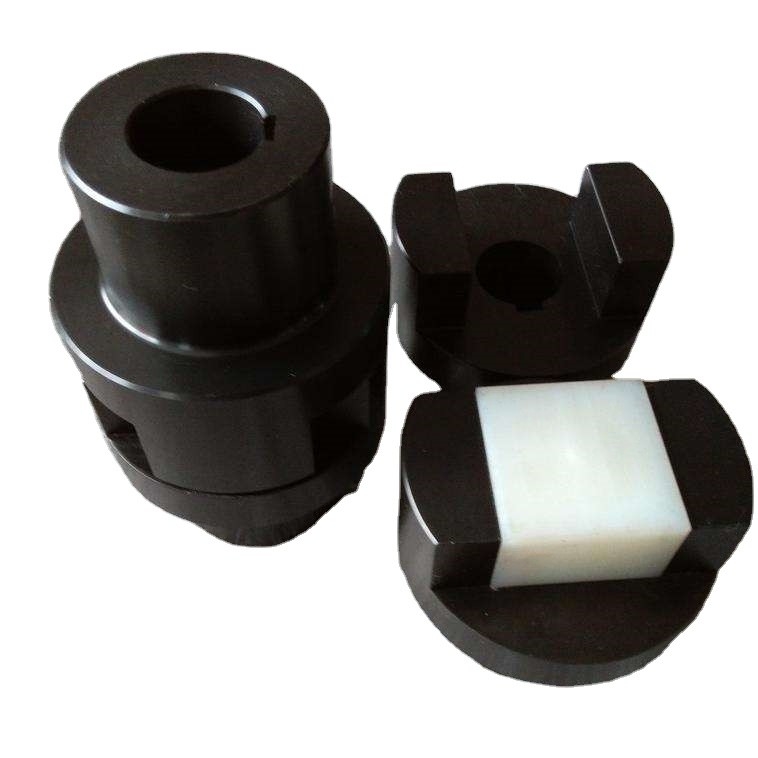

Введение соединения Oldham блока нейлона WH гибкого
Блока нейлона WH скольжения Oldham гибкого соединяя в соответствуя радиальном слоте на конце 2 сторон половинного соединения путем использование промежуточного блока скольжения для того чтобы осуществить соединение половинного соединения 2. Соединение Oldham блока нейлона WH гибкое соответствующее для случая скорости n <250 r="">
Материал соединения Oldham блока нейлона WH гибкого можно сделать 45 стального, и рабочей поверхности нужно быть жарой - обработанной для того чтобы улучшить твердость. Для уменьшения трения и носки, масло должно быть смазано от отверстия масла в средней плите при использовании.
Скольжение центра соединения Oldham блока нейлона WH гибкого обычно сделано из материала нейлона, который соединен слотом 90 сторон относительным и 2 бортовыми рукавами цапфы, для того чтобы достигнуть цели передавать вращающий момент. Центральные слайдер и рукав соединения Oldham блока нейлона WH гибкого anastomosed с небольшим давлением, которое может сделать соединение работать на нул зазорах в деятельности оборудования. Как повышения времени пользы, слайдер может потерять функцию никакой возвратной пружины из-за носки. Поэтому, тип соединения WH скольжения должен часто проверять или изменять центральный слайдер.
| модель | Номинальный вращающий момент Tn (Nm) | Допустимая скорость [n] r/min | Диаметр отверстия вала | Длина отверстия вала | D | D1 | B1 | B2 | l | Момент инерции Kg.m2 | Масса kg | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0,0007 | 0,6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31,5 | 8200 | 12,12,16, (1ъ), 18 | 50 | 32 | 56 | 18 | 5 | 0,0038 | 1,5 | ||
| WH3 | 63 | 7000 | 16, (1ъ), 18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0,0063 | 1,8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0,013 | 2,5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0,045 | 5,8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0,12 | 9,5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1,98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4,9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7,5 | 120 | ||
Оборудование для передачи Jude графства Nanpi изготовляя CO., LTD. предприятия которые специализировали в соединении исследования и продукции. Также мы можем начать новые продукты и больш-продукцию. С богатым опытом, профессиональная команда НИОКР и различное оборудование в соединении, оно имеет главные условия к удовлетворенному ваши различные требования.
Продукты компании главные являются следующими: все виды соединений для индустрии машинного оборудования на всем слово, как радиальная гибкая муфта, tyred соединение, всеобщее соединение, соединение шестерни барабанчика, гибкая муфта формы цветка сливы, соединение твердый соединять oldham, связь при помощи цепи ролика, соединение диафрагмы, соединяя соединения штыря рукава столбца эластичные, эластичный контрольный штифт, эластичное соединение контрольного штифта, соединение вала насоса, etc…
Концепции нашей компании в реальном маштабе времени на качестве и превращаются на почетности. Соединение имеет преимущество высококачественного, низкую цену, полные модели продукта. Наша компания будет вашим самым лучшим выбором, и мы смотрят, что вперед сотрудничаем с вами.
